1、前 言

   感謝貴司選擇了尚高公司的產品，尚高公司不僅給貴司提供質量?jī)?yōu)良的產品，而且將提供可靠的售后服務。

    為確保貴司使用人員之人身安全及儀器的完好性，在使用本儀器前請充分的閱覽本操作手冊，確實留意其使用上的注意事項。本操作手冊詳細介紹此儀器之設計原理、依據標準、構造、操作規范、校正、保養等內容。在本操作手冊中如有提及之各種“試驗規定”、標準時均只作參考用，如貴司覺得的有出入請自行檢閱相關標準和數據。

      特別聲明：

           本操作手冊不能和為向本公司提出任何要求的依據

           本操作手冊的最終解釋權歸本公司

              蘇州尚高檢測設備有限公司

                電話:13160107223

網址：www.lqmagic.cn

2、注意事項

1）.安全上的記號:

在本手冊中,關于安全上的注意事項以及使用儀器時有下列重要的各顯示事項,為了防止意外事故及危險,請務必遵守下列危險﹑警告﹑注意的記言:

在本儀器上,以下記號表示注意﹑警告。

概 述

設備介紹：

SGK-TY01 折彎試驗機可應用于各種柔性材料產品的，本機為非標定制機型，本機采用觸摸屏+PLC程序控制，用伺服系統作為驅動源，測試可相當順暢與穩定。主要應用于UTG柔性玻璃材料的彎折壽命測試。具有次數、速度、行程等相應數據的設定和顯示，測試后通過其他試驗檢測其相關數據。

2）設備參數：

＊測試間距：0-300mm可調節；

＊控制方式：觸摸屏加PLC程序控制動作；

＊測試速度：1-61次/分鐘；

＊測試次數：1~999999內可以任意設定；

＊測試尺寸：最大 長300mm*寬300mm，

＊儀器尺寸（L×W×H）：620mm*450mm*450mm；

＊工作電源：AC220V、50HZ ；

＊機器重量：約45kg；

＊機器功率：400W；

4儀器安裝

設備擺放于平整臺面-插頭插入220V穩定電源即可

臺面不平可通過調節地腳螺絲進行調節。

5操作說明

快速操作指南：

開啟電源

進入系統

原點復位（也可在設置界面復位）

設置界面-手動調節是兩塊夾板分開到方便粘貼樣品位置，安裝測試樣品，建議用雙面膠先粘接樣品兩個邊，撕開雙面膠，貼于夾板金屬位置

輸入初始及結束位置

回到測試畫面，點擊啟動測試

中途可暫停（即停止鍵）

緊急情況請按下急停開關

測試完成，會顯示次數達到（點擊次數清零后顯示消失）

更換樣品再次重復步驟

注意：如果設備關機，請?jiān)俅伍_機后，先取下樣品，再進行復位（不然放在夾板的樣品就會損毀?。。。。。。?/span>

1）機械結構：

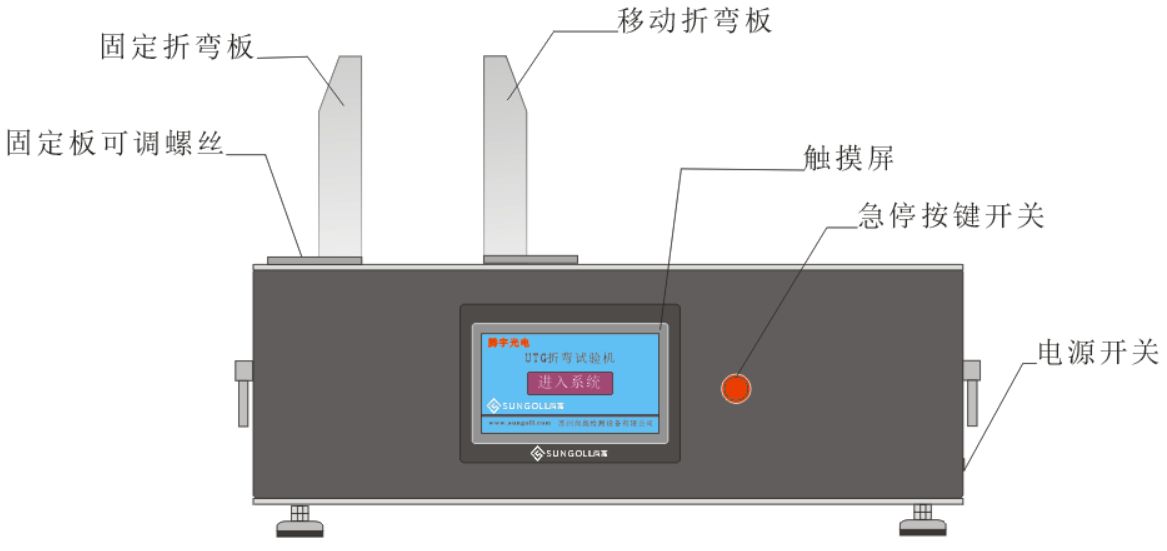

（1）外部結構

可調固定板

（原點復位后如中間存在間隙，擰開固定板的4顆螺絲手動將固定板推

平至兩塊折板歸零）：

3）程控界面：

(圖-1）

（圖-2）

（圖-3）

操作步驟

插入220V電源。

確認急停開關是開啟狀態（右旋即開）。

打開電源開關，綠色指示燈亮。

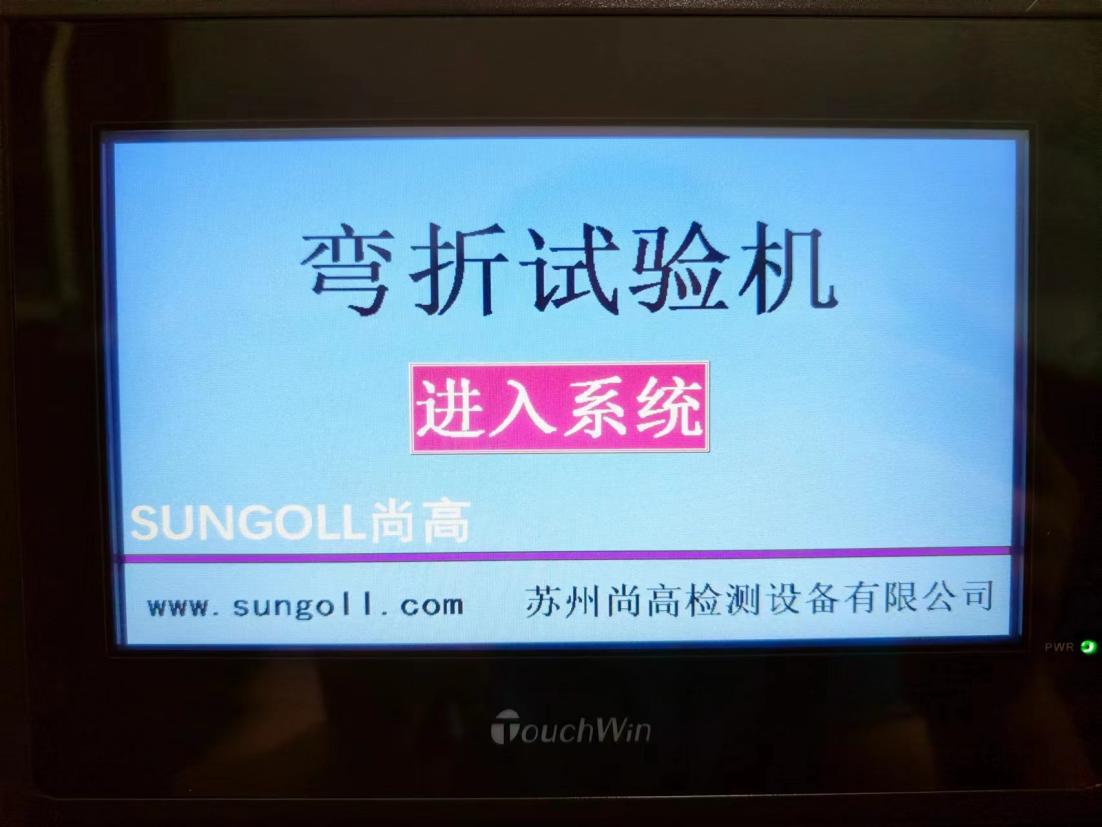

初始界面“彎折試驗機”“點擊進入”（如 圖-1）。

取下防護罩。

點擊測試畫面中的“原點復位”（圖-2 右下黃色框內）。

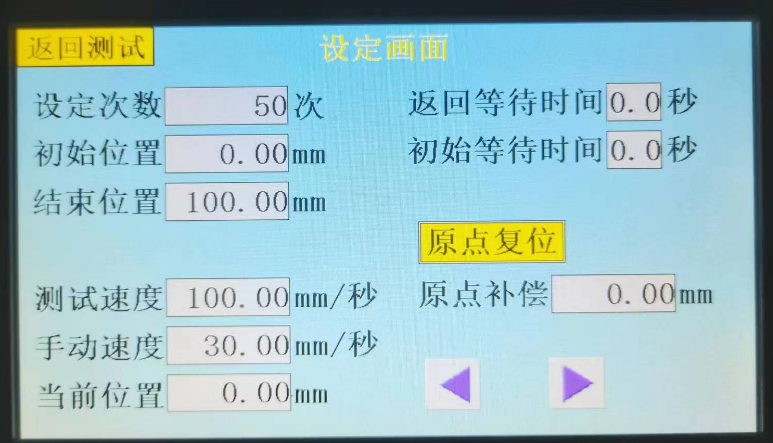

設定畫面（進入設定畫面需輸入密碼：123456 解鎖 ENT確認方可進行如下設定）（圖-3）

→設定次數：觸屏框內輸入設定，可設定1-999999

→初始位置：可在0-298mm內任意設定。

→結束位置，設備最大行程，300mm以內均可設置。

→測試速度：0-600mm/秒，具體測試次數在“測試畫面”“測試效率次/分”中實時查看。（測試速度隨行程設定不同，顯示效率不同）

→手動速度：手動調節行程的速度（對應左右箭頭調節移動）。

→當前位置：手動調節時可觀察的實時位置。

→返回，初始 等待時間：每次往復動作的停留時間。

→原點補償：出廠后正常不需要補償

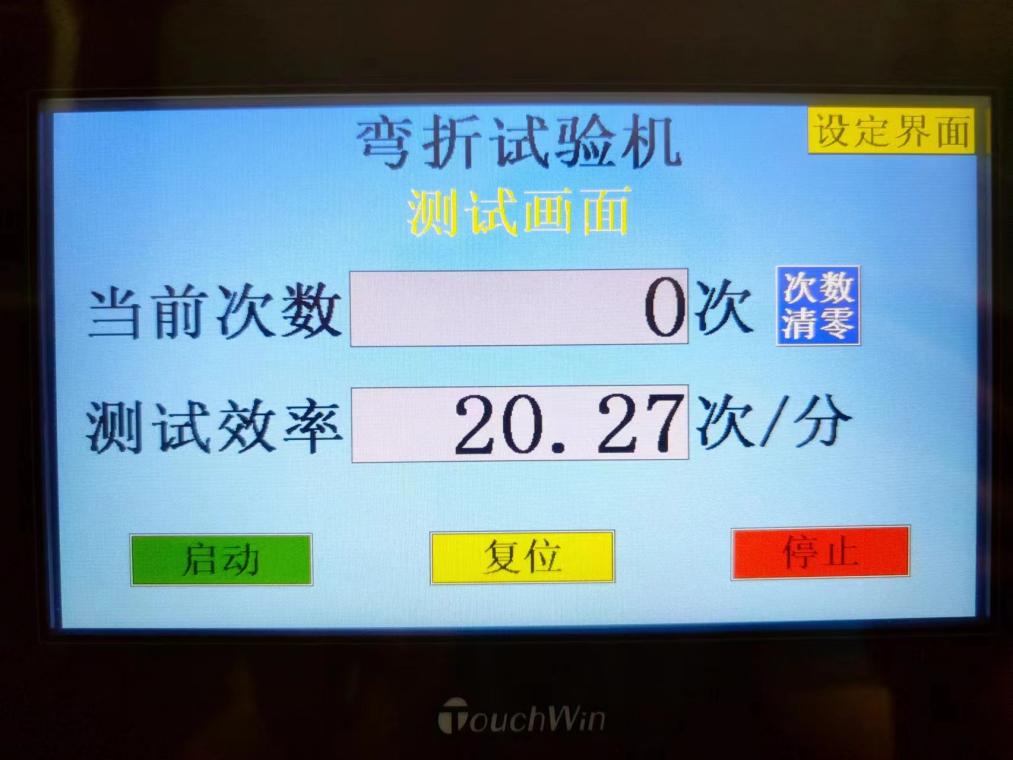

（8）測試畫面（圖-2）：

→當前次數：當前實時測試次數（下方 次數清零）；

→測試效率：實時計算顯示 次/分鐘；

→啟動：點擊啟動開始運行；

→復位：點擊復位機器自動找原點，此時主要不要放入產品測試；

→停止：點擊停止設備將處于暫停狀態，點擊啟動可繼續。

完成上述設定后，到設定界面，手動調節左右位置-可以將樣品放入位置，用雙面膠貼到鋁板齊平位置?；氐綔y(cè)試畫面點擊啟動，運行到指定次數完成后會自動停止，

注意：1、中途停止，為暫停鍵，點擊啟動可繼續運行。

緊急情況，直接按下急停按鍵。

運行中請勿將手或者其他物品深入彎折板，以免造成損傷。

注意保持機臺清潔。

6保養事項

避免陽光直射及潮濕環境

設備表面保持清潔，定期擦拭，轉軸部位定期噴防銹潤滑油。

備 注

   本手冊若有疏漏之處，須要加以補充或更正；以及試驗機因改進、改良、創新等而變更設計；或是換裝較優組件，而使用方法必須另外說明者，均載于欄

    本冊之編輯是為了協助貴廠了解之操作及應注意的事項，因此請妥善保管，以便必要時之參考。本公司隨時在創新和改良產品，本冊這中例舉，圖解及規范，概以本冊發布時之機型為準。

未經許可   禁止翻印
