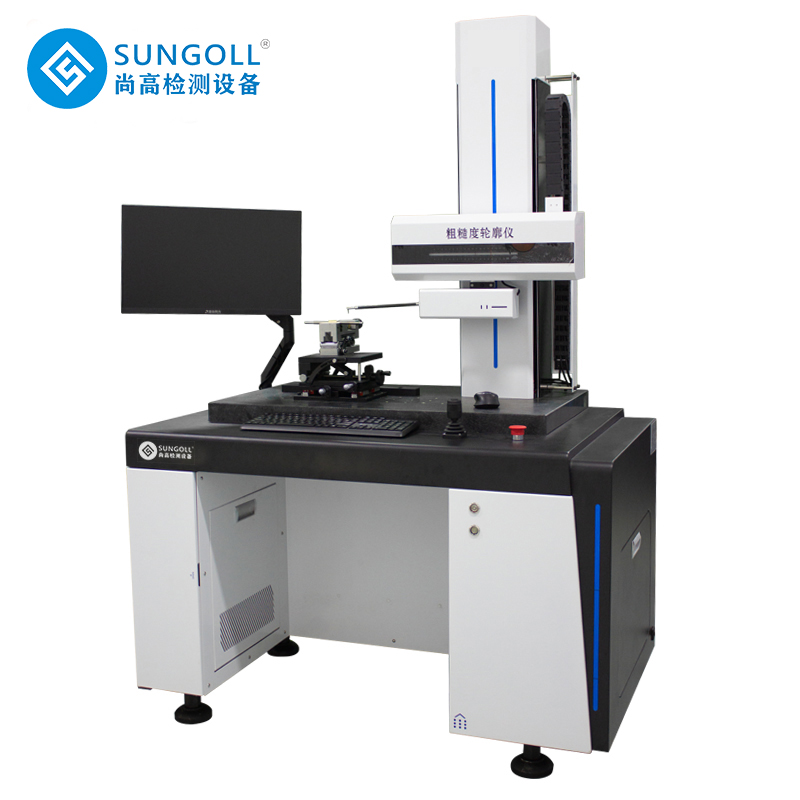

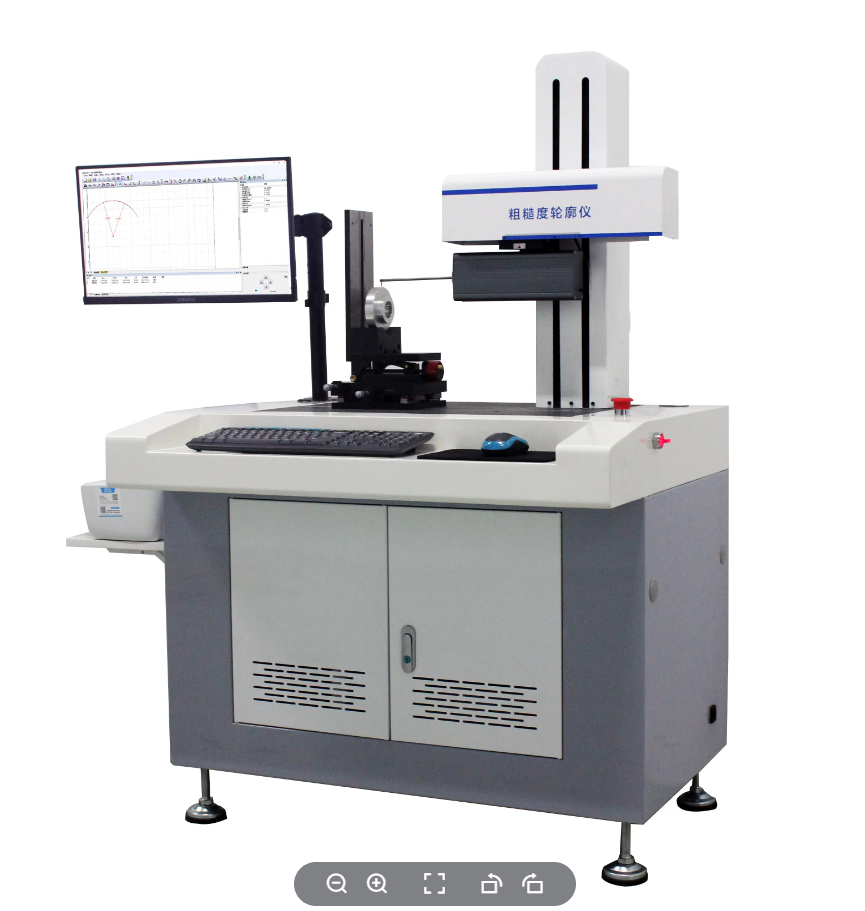

粗糙度輪廓儀一體機
主要特點：
1、一體設計同時可進行粗糙度、波紋度、輪廓度的測量無需更換測頭；
2、選用高精度光柵測量系統和高精度電感測量系統，測量精度高；
3、直線運動導軌位移數據采集采用精密直線光柵，定位精度高，穩定性好；
4、測量工作臺可進行Y方向、水平方向、水平扇形方向調整及各種角度整，并可進行各種角度調整，極大的方便用戶測量需求。
應用范圍：
該儀器可測量各種機械零件的素線和截面輪廓參數、表面波紋度參數、粗糙度參數等多種參數?？蓽y(cè)量各種零件的直線度、傾斜度、角度處理、圓處理（直線到切線的距離、圓心到圓心距離、圓弧半徑、交點到圓的心距離、圓心到直線距離）、點線處理（交點到直線距離、交點到圓心距離、兩直線交點、交點與交點距離）、對數曲線、槽寬、槽深、溝邊距、溝心距、傾斜度、水平距離、垂直距離等形狀參數。

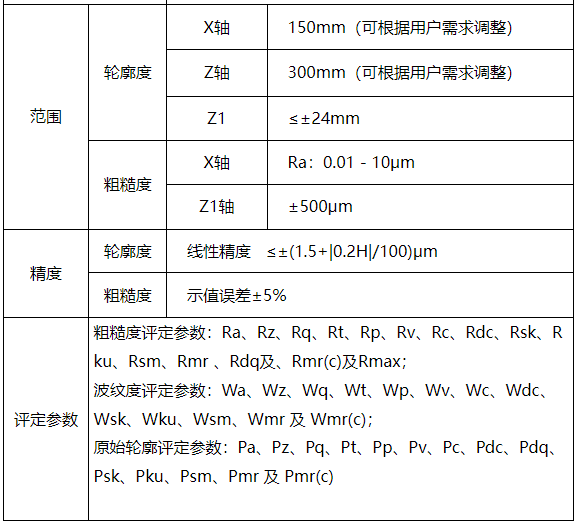

產品型號 | SRA150 |
|
|
范圍 | 輪廓度 | X軸 | 150mm（可根據用戶需求調整） |
|
| Z軸 | 300mm（可根據用戶需求調整） |
|
| Z1 | ≤±24mm |
| 粗糙度 | X軸 | Ra：0.01 - 10μm |
|
| Z1軸 | ±500μm |
精度 | 輪廓度 | 線性精度
≤±(1.5+|0.2H|/100)μm |
|
| 粗糙度 | 示值誤差±5% |
|
評定參數 | 粗糙度評定參數：Ra、Rz、Rq、Rt、Rp、Rv、Rc、Rdc、Rsk、Rku、Rsm、Rmr 、Rdq及、Rmr(c)及Rmax； 波紋度評定參數：Wa、Wz、Wq、Wt、Wp、Wv、Wc、Wdc、Wsk、Wku、Wsm、Wmr 及 Wmr(c)； 原始輪廓評定參數：Pa、Pz、Pq、Pt、Pp、Pv、Pc、Pdc、Pdq、Psk、Pku、Psm、Pmr 及 Pmr(c)
|
|
|

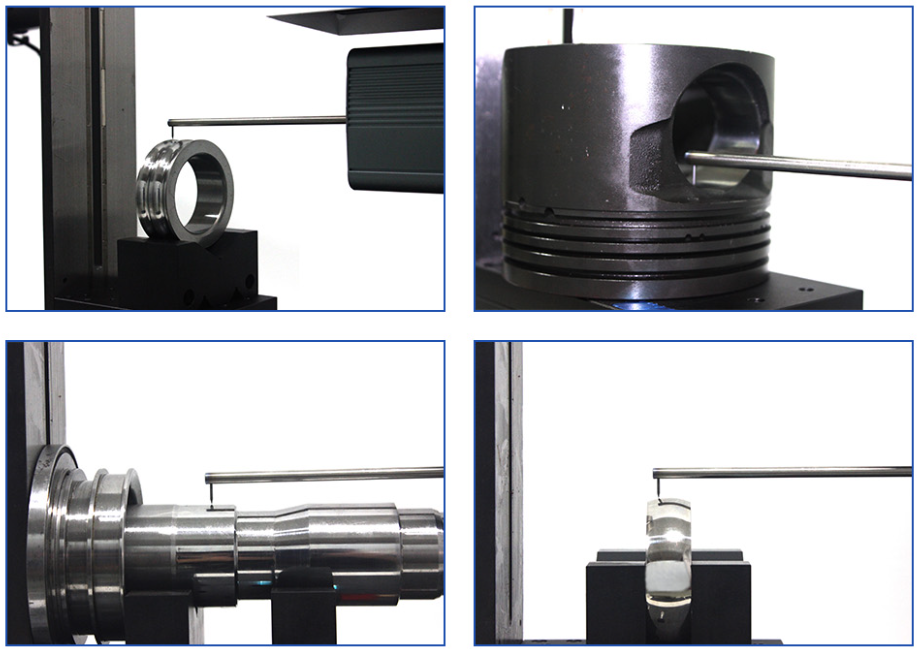

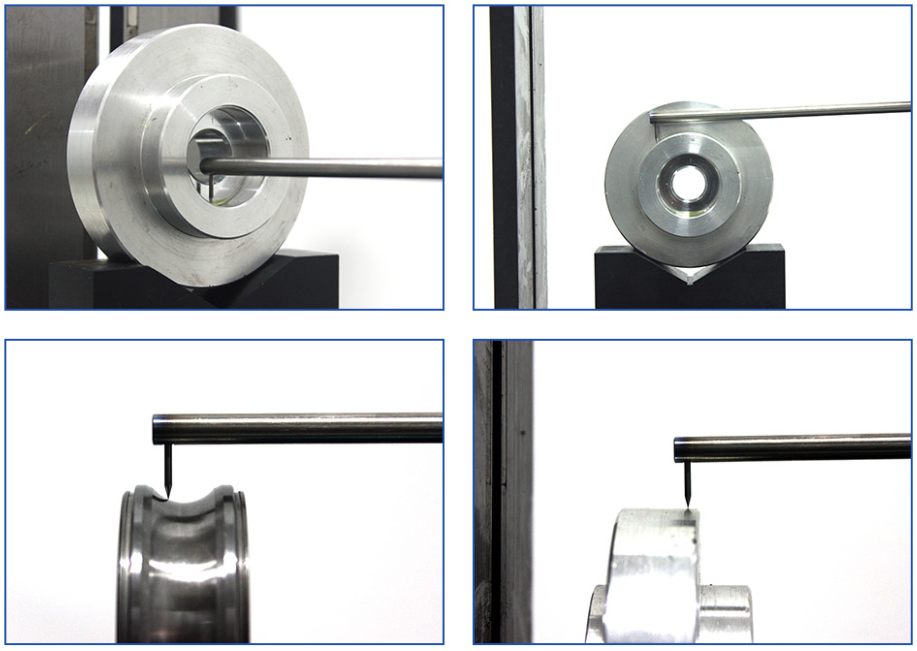

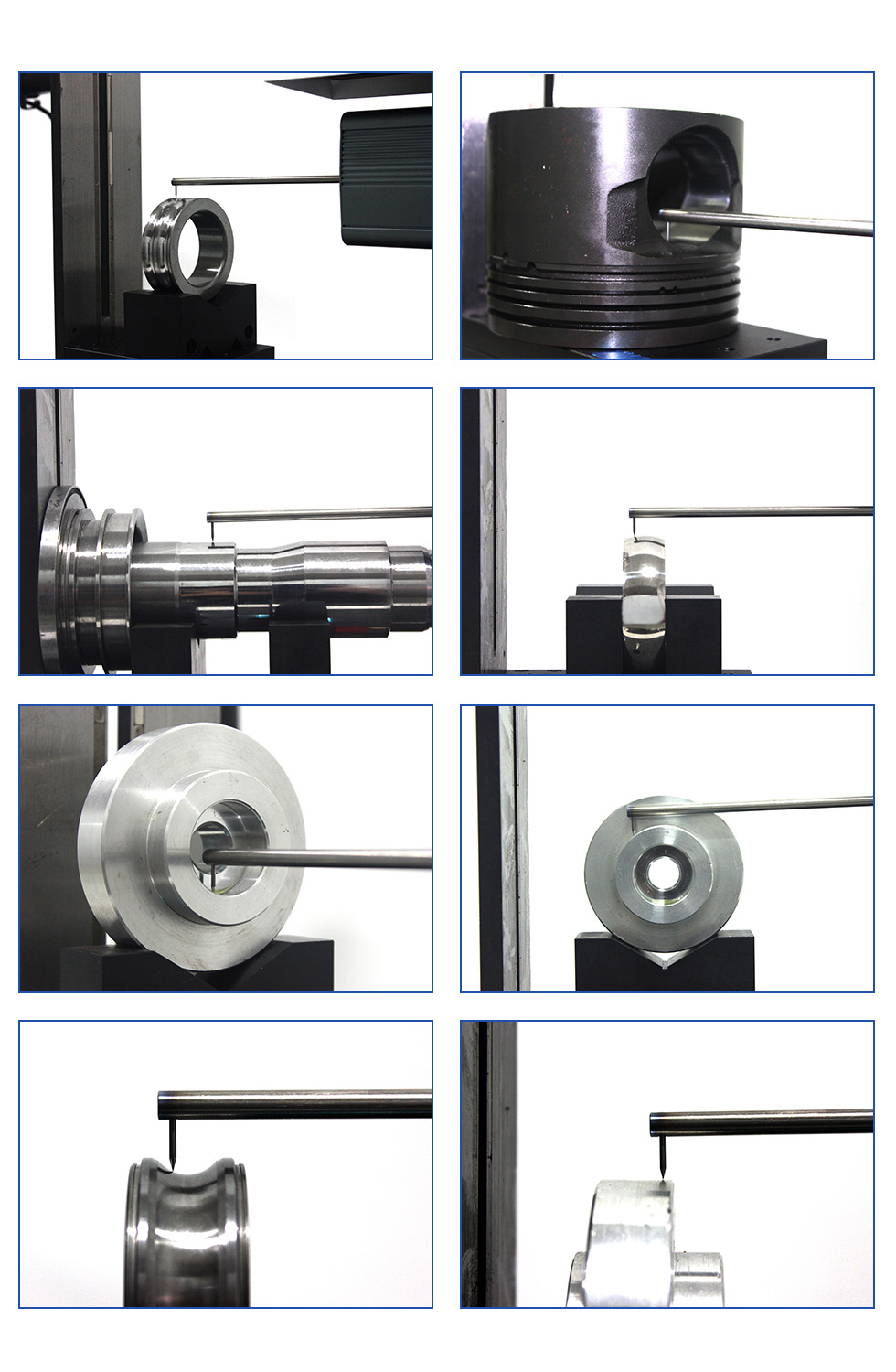

測試案例
