1、前 言

   感謝貴司選擇了尚高公司的產品，尚高公司不僅給貴司提供質量優良的產品，而且將提供可靠的售后服務。

    為確保貴司使用人員之人身安全及儀器的完好性，在使用本儀器前請充分的閱覽本操作手冊，確實留意其使用上的注意事項。本操作手冊詳細介紹此儀器之設計原理、依據標準、構造、操作規范、校正、保養等內容。在本操作手冊中如有提及之各種“試驗規定”、標準時均只作參考用，如貴司覺得的有出入請自行檢閱相關標準和數據。

      特別聲明：

           本操作手冊不能和為向本公司提出任何要求的依據

           本操作手冊的最終解釋權歸本公司

              蘇州尚高檢測設備有限公司

                電話:13160107223

網址：www.lqmagic.cn

2、注意事項

1）.安全上的記號:

在本手冊中,關于安全上的注意事項以及使用儀器時有下列重要的各顯示事項,為了防止意外事故及危險,請務必遵守下列危險﹑警告﹑注意的記言:

在本儀器上,以下記號表示注意﹑警告。

概 述

設備介紹：

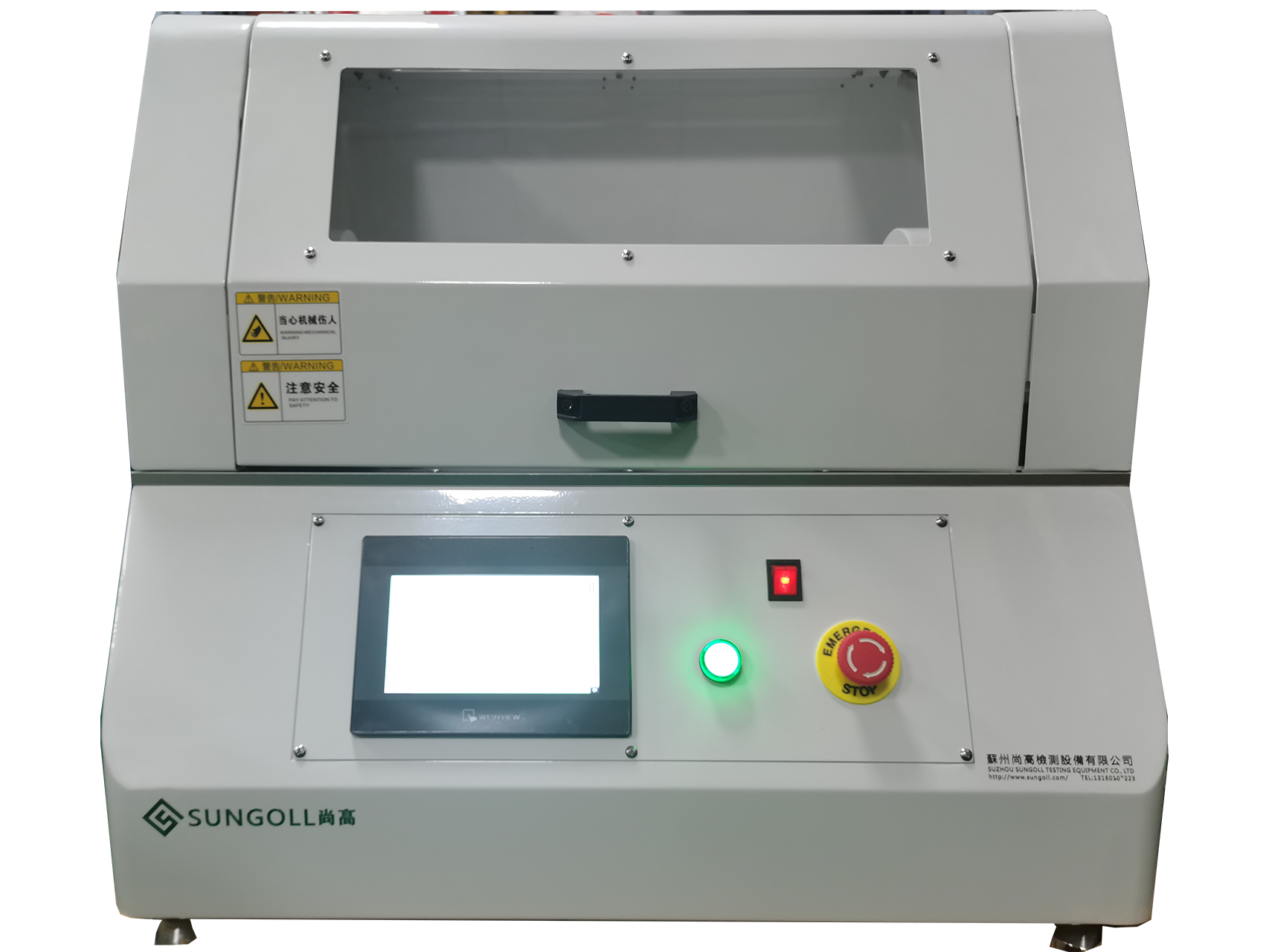

SGK-2002彎折試驗機可應用于這種柔性材料產品的，本機為非標定制機型，本機采用觸摸屏+PLC程序控制，用伺服系統作為驅動源，測試可相當順暢與穩定。均可適用于FPC軟板、卷帶、柔性玻璃及柔軟性材料等的彎折壽命測試。具有次數、速度、角度等相應數據的設定和顯示，測試后通過其他試驗檢測其相關數據。

2）設備參數：

＊測試角度：0~180度內任意設置測試（可單面或雙面）；

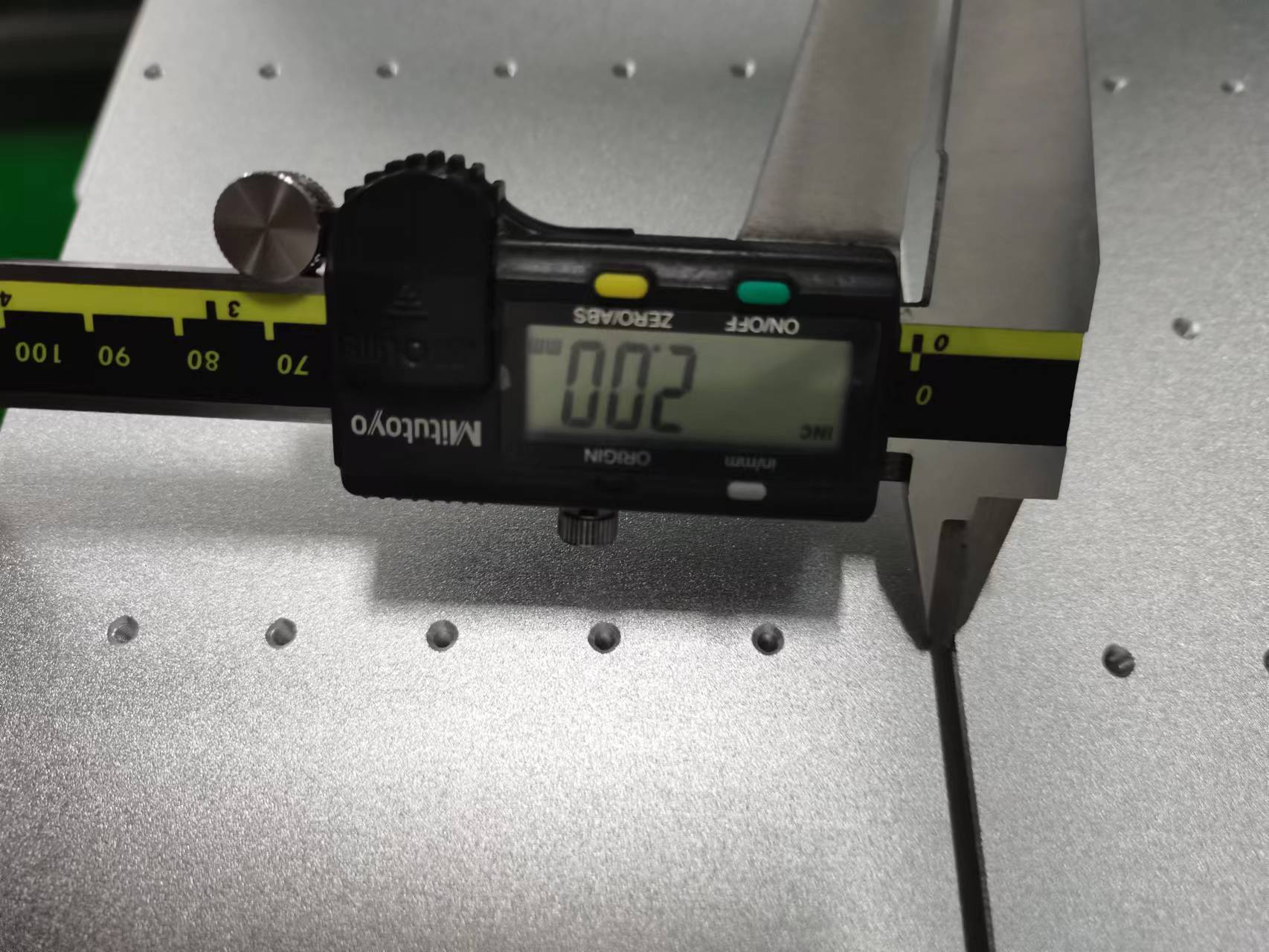

＊測試間距：0-10mm可調節；

＊控制方式：觸摸屏加PLC程序控制動作；

＊測試速度：1-61次/分鐘；

＊測試次數：1~999999內可以任意設定；

＊測試尺寸：350mm*125mm*2(上下兩塊折板），

＊儀器尺寸（L×W×H）：760mm*510mm*720mm；

＊工作電源：AC220V、50HZ ；

＊機器重量：約85kg；

＊機器功率：800W；

4儀器安裝

設備擺放于平整臺面-插頭插入220V穩定電源即可

不平可通過調節地腳螺絲進行調節。

5操作說明

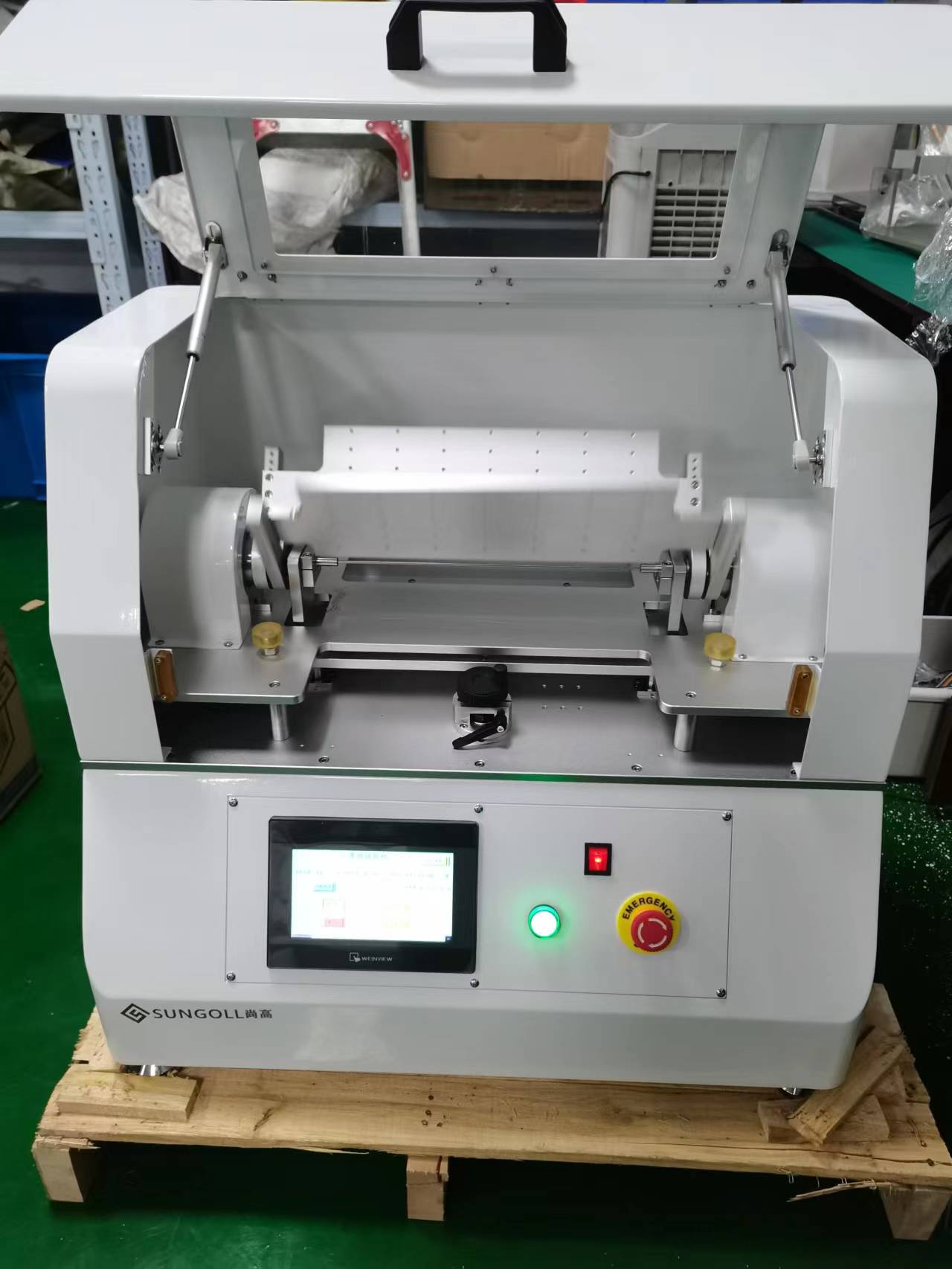

1）機械結構：

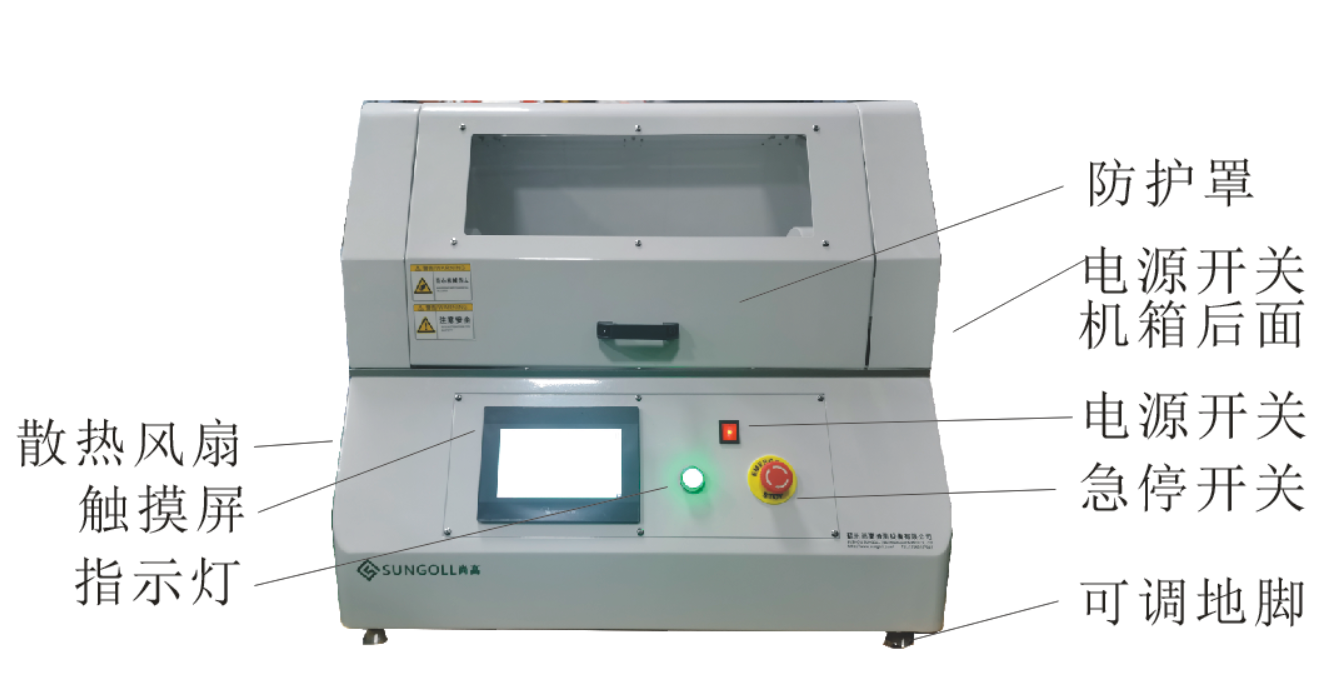

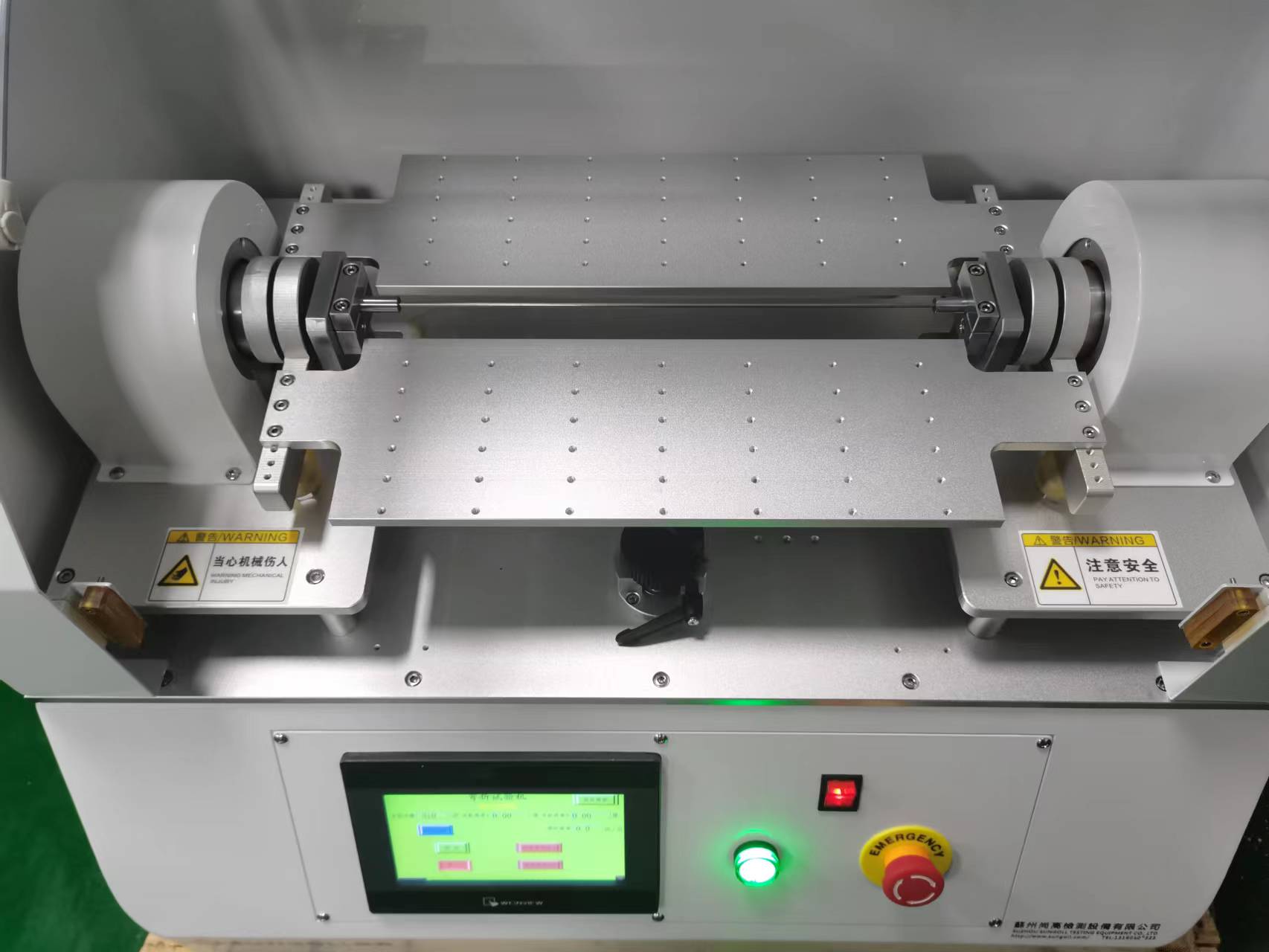

（1）外部結構

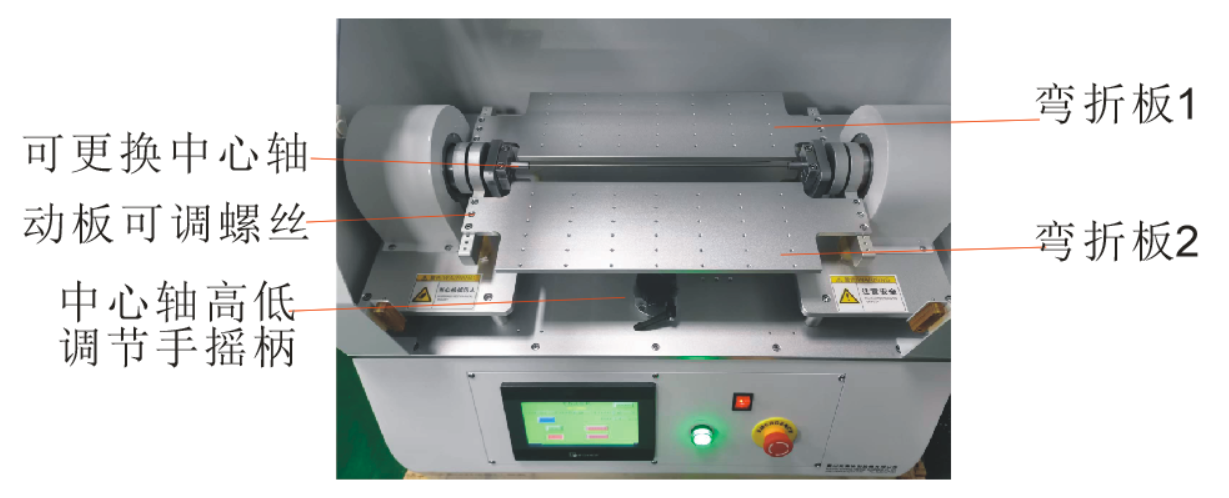

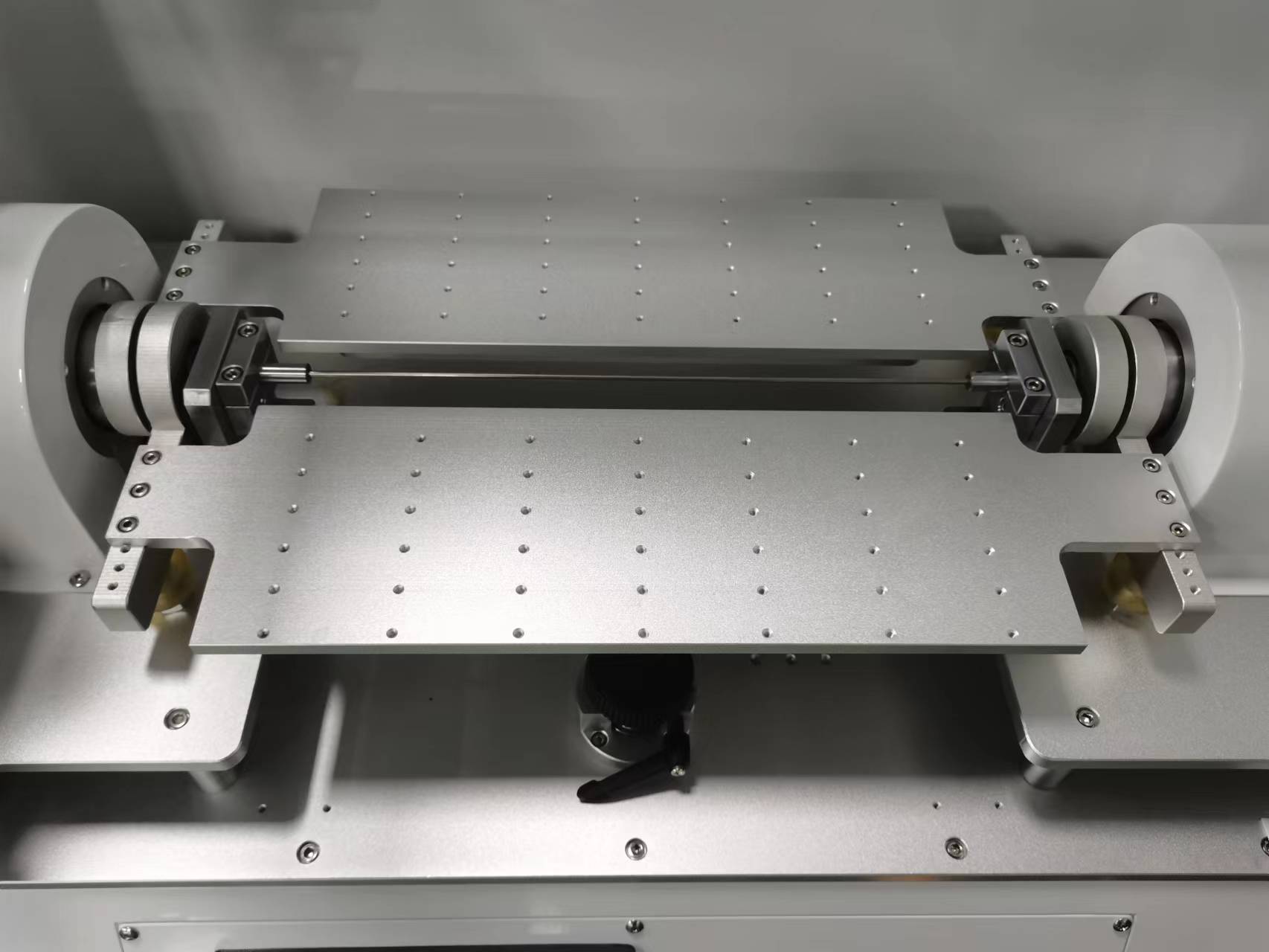

內部機構

3）程控界面：

(圖-1）

（圖-2）

（圖-3）

操作步驟

插入220V電源。

確認急停開關是開啟狀態（右旋即開）。

打開電源開關，綠色指示燈亮。

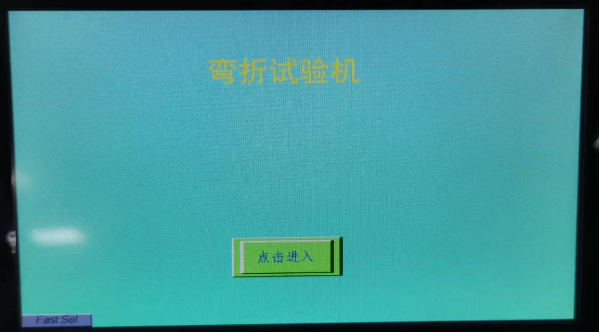

初始界面“彎折試驗機”觸屏點擊“點擊進入”（如 圖-1）。

打開防護罩。

點擊測試畫面中的“回零度原點1”彎折板1（后板）回零度原點；點擊測試畫面中的“回零度原點2”彎折板2（前板）回零度原點（圖-2 右下黃色框內）。

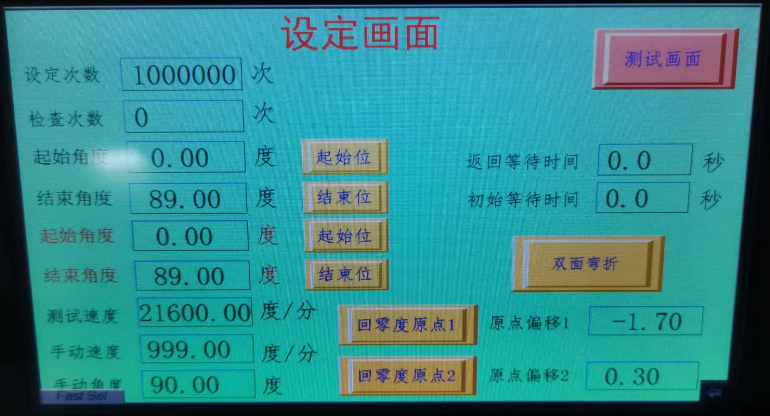

設定畫面（圖-3）

→次數設定：可設定1-999999

→檢查次數：如設定總測試次數100次，中間在50次進行查看，機器會在測試50次時停止運行，檢查后點擊 啟動 繼續運行。

→起始角度，結束角度（黑）：彎折板1 控制角度設定

→起始角度，結束角度（紅）：彎折板2 控制角度設定

→測試速度：20000度/分（約每分鐘60-61次），具體測試次數在“測試畫面”“測試效率次/分”中實時查看。

→手動速度：為回零位原點的速度。

→手動角度：此項保持90度即可，正常操作無需更改。

→返回，初始 等待時間：每次往復動作的停留時間。

→雙面彎折：雙板同時動作；點擊可切換到“單面彎折”單面彎折，單面彎折 彎折板1動作，并可設定黑色起始和結束角度

→原點偏移1、2：用于調節雙板的水平度，出廠時已校準，無特殊情況，請勿隨意更改。

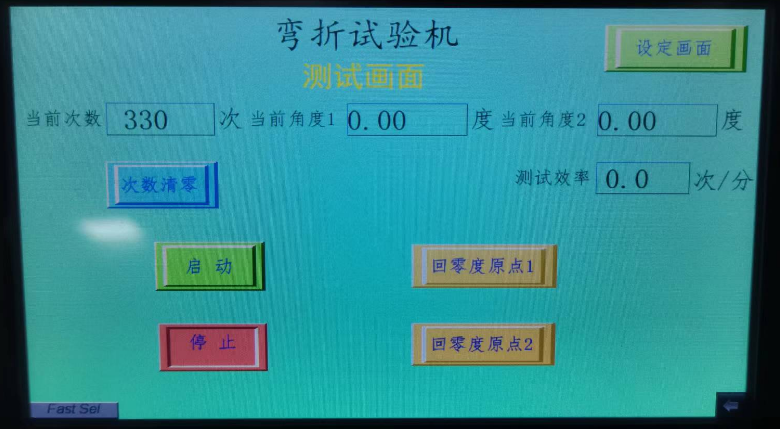

（8）測試畫面（圖-2）：

→當前次數：當前實時測試次數（下方 次數清零）。

→當前角度1,、當前角度2：顯示彎折板1、彎折板2的實時角度。

→測試效率：實時計算顯示 次/分鐘

完成上述設定后，調節中心軸手搖柄（先調高，放入樣品后在落下，也可不安裝中心軸），調節雙板間距，將樣品平貼到彎折板上，關閉防護罩（也可不關閉），點擊觸摸屏“啟動”顯示運行中，操作完成。

注意：1、中途停止，彎折板自動回位：零位原點。

運行中不可更改 起始、結束 角度參數。

緊急情況，直接按下急停按鍵。

運行中請勿將手或者其他物品深入彎折板，以免造成損傷。

注意保持機臺清潔。

6保養事項

避免陽光直射及潮濕環境

設備表面保持清潔，定期擦拭，轉軸部位定期噴防銹潤滑油。

備 注

  本手冊若有疏漏之處，須要加以補充或更正；以及試驗機因改進、改良、創新等而變更設計；或是換裝較優組件，而使用方法必須另外說明者，均載于欄

    本冊之編輯是為了協助貴廠了解之操作及應注意的事項，因此請妥善保管，以便必要時之參考。本公司隨時在創新和改良產品，本冊這中例舉，圖解及規范，概以本冊發布時之機型為準。

未經許可   禁止翻印
