插拔力試驗機的用途

SGL-1220S電腦伺服全自動插拔力試驗機

一、設備圖片

二、規格參數：

規 定 最 大 荷 重：100kg

最 小 分 解 度：0.01

兩 柱 間 距：標準機240mm（定制機為400mm）

最 大 測 定 高 度：標準機150mm，

測 定 速 度 范 圍：1-300mm/min

X.Y 軸移 動范 圍：0-75mm

傳 動 機 構：滾珠螺桿

驅 動 馬 達：伺服馬達

三、測試方案：

解決各種連接器測試的夾具問題，及測試時公母連接器能自動對準，不會有吃單邊的問題。可根據產品尺寸大小定制夾具

電腦全自動插拔力試驗機適用于各種連接器之插入力及拔出力測試，搭配專利設計之自動求心裝置，將可得到完全準確之插拔力試驗，利用WINDOWS，視窗中文畫面設定，操作簡單方便，且所有資料皆可儲存（試驗條件，位移曲線圖，壽命曲線圖，檢查報表----等等）

四、測試項目：

1連接器單孔插拔試驗           2連接器整排插拔試驗

3連接器單Pin與塑膠保持力試驗 4連接器NORMAL FORCE測試

5一般壓縮，拉伸破壞試驗       6恒定拉力測試

7恒定壓力測試                 8連接器插拔壽命試驗

9彈片荷重位移測試

五、設備特點：

※ 可列印儲存圖形（插拔位移曲線圖，壽命曲線圖，檢查報表，十字跟蹤曲線）

※ 測試條件皆件由電腦畫面設定，方便且快速（含插拔行程，速度，暫停時間等）

※ 測試資料儲存于硬碟（每一筆資料皆可儲存，不限次數）

※ 檢驗報表抬頭內容可隨時修改（中英文皆可）

※ 檢驗報表可轉檔至EXCEL做編輯

※ 恒定拉壓力設定力值百分比保護

※ 荷重雙重保護，以有效保護荷重元

※ 可輸入標準值，測試數據及時顏色區分

※ 測試數據可隨時作修正測試

※ 測試單位可以轉換

※ 可以自動做數據統計（平均值，最大值，最小值）

※ 報表抬頭可以按客戶要求設置個性化抬頭及LOGO

※   荷重雙層保護，以更有效的保護傳感器

六、設備優勢：

核心部件為進口伺服馬達，荷重元傳感器與中國航天科學研究院合作定制，更精準，更穩定；

軟件自助開發，可根據客戶需要設計軟件方案；

2、 曲線圖報表，文字報表可由客戶指定抬頭及LOGO；

3、 自動生成EXCEL，自動生成CPK；

4、 可帶阻抗測試，在測試力值與行程的同時檢測出連接器的動態接觸電阻（備注：為選配件），阻抗測試可以接線端歸零

5、 荷重傳感器荷重力雙層保護，以更有效的保護易貴重?fù)p貴重件荷重元，可以過載500%；

6、 模數信號轉換采用數據采集卡，荷重，位移模擬信號區分轉換，抗干擾性強

7、速度最高可以達600mm/min（選配）

8、軟件自主開發，可以按客戶要求做修改；

9、恒定拉壓力測試，可設置比率加力及斷裂比率返回。

10、提供開放式校準程序，校驗不需要輸入密碼。

七、選配夾治具說明

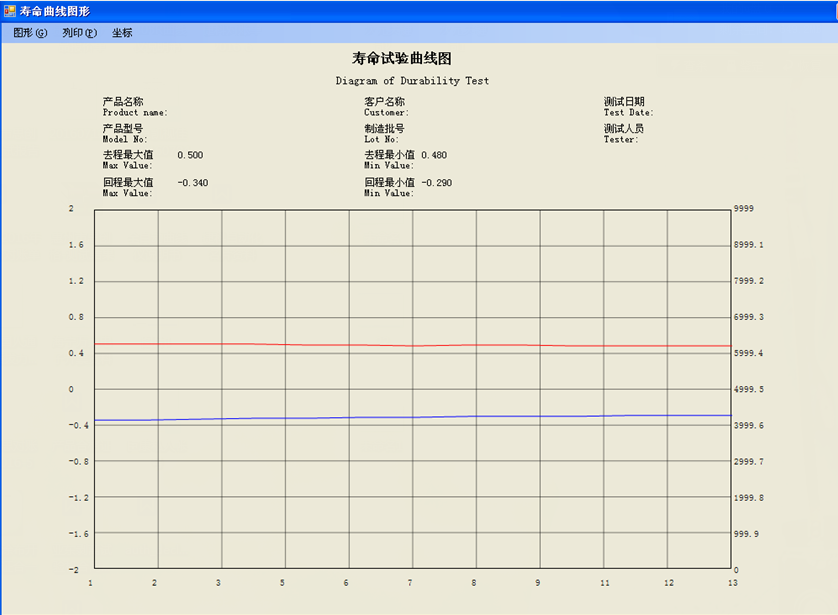

八、測試軟件界面

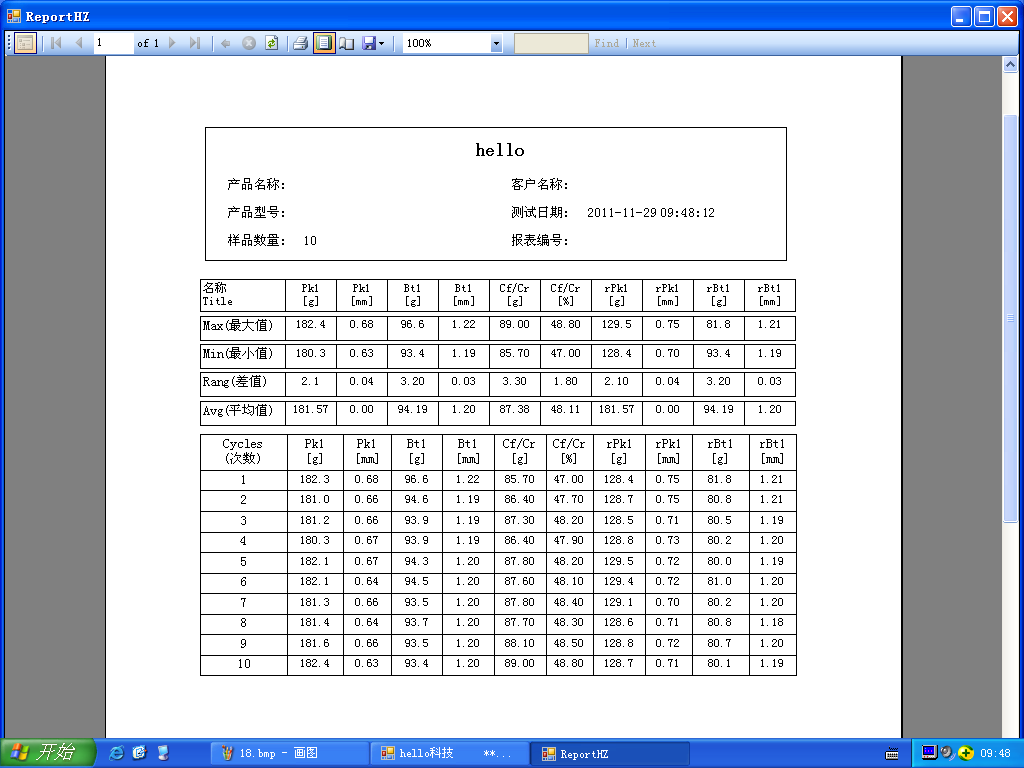

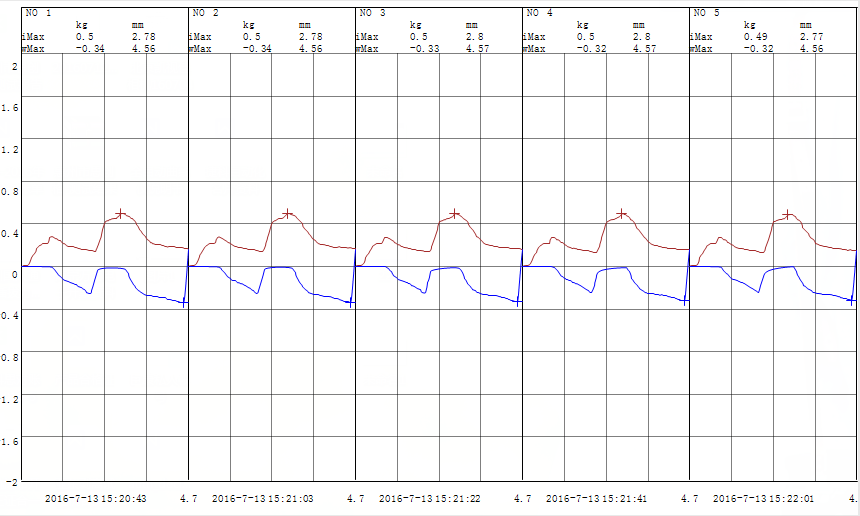

荷重–行程曲線圖、壽命曲線圖、測試報表、皆為A4標準紙張規格，且由電腦打印機直接列印。

九、標準配置

十、注意事項

1、由于荷重感應器在軸向的力量（含推拉兩個方向），超過最大荷重120%時會損壞，操作時請?zhí)貏e小心。另外，橫向荷重及沖級荷重也需避免。

2、本機臺對于荷重感應器有完整的保護裝置，但是先決條件是荷重感應器連接線必須確定連接。另外，請于正常程序下使用本機臺，則即使發生高速運動而造成硬碰硬的情況，荷重感應器亦能受到完全的保護。

使用本機臺及電腦控制部分建議專人專機使用，尤其更應注意電腦病毒的防護。

在機臺試驗的過程中，應避免其他周邊產品的使用，例如打印機，網絡傳輸?shù)龋乐官Y料遺失。

保持機臺清潔，避開潮濕環境。
